Ensaio de Permeabilidade In Situ (Lefranc e Lugeon) em Araraquara

O equipamento chega montado sobre uma pick-up 4x4, com bomba de alta pressão e obturador pneumático duplo já calibrados para a rocha da região. Em Araraquara, onde os basaltos fraturados da Formação Serra Geral se alternam com os arenitos do Grupo Bauru, a escolha entre o ensaio Lefranc em solo e o Lugeon em maciço rochoso define toda a lógica de drenagem do projeto. A sonda perfuratriz avança até a cota definida pelo engenheiro responsável, e o técnico monitora a vazão estabilizada em tempo real, ajustando o patamar de pressão conforme a resposta do aquífero. A equipe opera em toda a zona urbana de Araraquara e nos distritos industriais, sempre com o cuidado de evitar interferências com a rede de abastecimento do Aquífero Guarani. Os dados brutos são processados no mesmo dia, e o laudo sai com a assinatura do geólogo e a chancela da acreditação ISO 17025 do laboratório central.

A condutividade hidráulica medida in situ elimina o viés do ensaio de laboratório em amostras indeformadas, representando a influência real das descontinuidades no fluxo subterrâneo.

Nossas áreas de serviço

Abordagem e escopo

O contraste entre a estação chuvosa e a seca prolongada em Araraquara, com médias anuais de precipitação que ultrapassam 1300 mm concentradas entre outubro e março, torna o ensaio de permeabilidade uma ferramenta de dimensionamento crítico para sistemas de drenagem profunda. Em terrenos de solo residual de basalto, a condutividade hidráulica medida com o procedimento de carga variável revela valores baixos, enquanto nos arenitos da região oeste do município o fluxo pode ser uma ordem de grandeza maior. A aplicação conjunta do ensaio CPT permite correlacionar a estratigrafia de ponta e luva com os trechos de maior perda d'água, refinando o modelo hidrogeológico antes da escavação. Nos projetos de contenção às margens do Ribeirão das Cruzes, a equipe já documentou zonas de fraturamento sub-horizontal que só foram identificadas graças à injeção escalonada com obturador pneumático, técnica que elimina o erro de se ensaiar um trecho longo demais e mascarar a heterogeneidade do maciço.

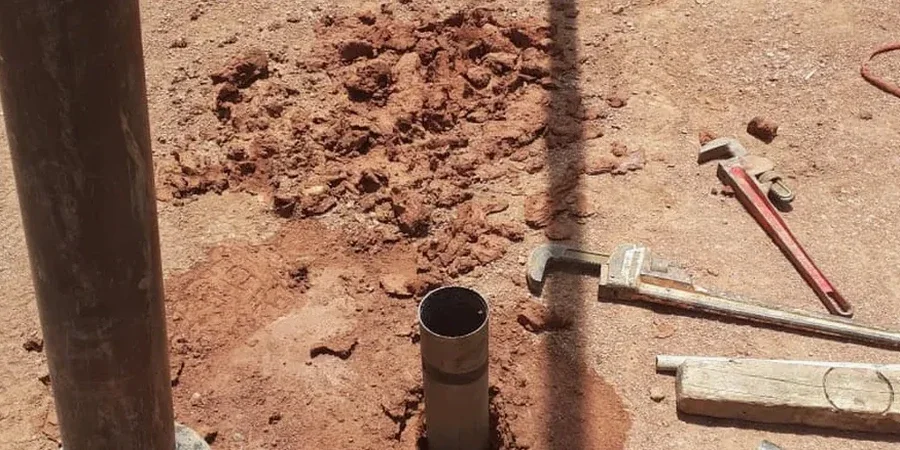

Ensaio de Permeabilidade In Situ (Lefranc e Lugeon) em Araraquara — Imagem técnica — Araraquara

Considerações locais

Araraquara está assentada sobre uma sequência de derrames basálticos densamente fraturados e intercalações de arenito que funcionam como aquíferos confinados locais, elevando o risco de surgência durante escavações com mais de 4 metros de profundidade. A pior consequência de não executar o ensaio de permeabilidade nesse contexto é a subestimação da vazão de rebaixamento, o que leva ao colapso do fundo da cava por alívio de pressão e à instabilização de taludes provisórios saturados. A equipe já atendeu emergências em obras de galerias pluviais no centro expandido onde a água surgiu por fraturas subverticais a menos de 3 metros da superfície, interrompendo o cronograma por semanas. O ensaio Lugeon com patamares de pressão progressivos — 0.5, 1.0 e 1.5 MPa — revela se o fluxo é laminar, turbulento ou se há dilatação das descontinuidades, informação vital para dimensionar injeções de impermeabilização ou drenos profundos. Sem esse dado, o engenheiro projeta às cegas e o custo de retrabalho supera em muito o investimento na campanha de investigação.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: contato@geotecnia1.org

Normas de referência

ABNT NBR 15892:2010 — Ensaio de perda d'água sob pressão (Lugeon), ABNT NBR 13969:1997 — Ensaio de permeabilidade em solo (Lefranc), ISRM Suggested Method for Lugeon Test (2003), ABNT NBR 6484:2020 — Sondagens de simples reconhecimento com SPT

Dados técnicos

Parâmetro	Valor típico
Método para solo (NBR 13969)	Lefranc — carga constante ou variável
Método para rocha (ABNT NBR 15892)	Lugeon — injeção por patamares de pressão
Unidade de condutividade hidráulica (K)	cm/s — faixa típica de 10⁻⁶ a 10⁻¹ cm/s
Pressão máxima de ensaio Lugeon	Limitada a 1 MPa ou fraturamento hidráulico
Obturador utilizado em rocha	Pneumático duplo, trecho ensaiado de 1,0 a 5,0 m
Critério de estabilização de vazão	Variação inferior a 10% em três leituras consecutivas
Ensaio de carga variável (slug test)	Resposta monitorada com transdutor de pressão submersível
Norma internacional de referência (rocha)	ISRM Suggested Method for Lugeon Test

Perguntas comuns

Qual o custo médio de um ensaio de permeabilidade Lefranc/Lugeon em Araraquara?

O investimento para um ensaio de permeabilidade in situ na região de Araraquara fica entre R$1.400 e R$2.190, dependendo da profundidade do furo, do número de trechos ensaiados e da logística de acesso ao terreno. O valor inclui a mobilização da sonda rotativa, a execução do ensaio com obturador e a emissão do laudo com a memória de cálculo e a curva de vazão por patamar de pressão.

Qual a diferença prática entre o ensaio Lefranc e o Lugeon?

O Lefranc é aplicado em solo, com o furo revestido e a carga hidráulica aplicada em um trecho granular, medindo a condutividade hidráulica K em cm/s. O Lugeon é específico para maciço rochoso fraturado, usa obturador pneumático para isolar o trecho e expressa o resultado em unidades Lugeon (UL), que representam a absorção de água sob pressão controlada.

Em que etapa do projeto devo solicitar o ensaio de permeabilidade?

Durante a campanha de investigação geotécnica complementar, após a execução das sondagens SPT ou rotativas. O ideal é que o ensaio de permeabilidade seja executado na mesma locação do furo de sondagem, assim que o avanço atinge a cota de interesse, para evitar contaminação do furo e garantir a representatividade dos dados hidrogeológicos.

Quanto tempo leva para executar e entregar o laudo do ensaio Lugeon?

Um ensaio Lugeon com três patamares de pressão leva em média 2 a 3 horas de campo por trecho ensaiado, considerando o tempo de estabilização da vazão. O laudo técnico completo, com a curva pressão-vazão, o índice de Lugeon e a interpretação do regime de fluxo, é entregue em até 5 dias úteis após o término da campanha.
